Что включает испытание монтажной петли?
Испытание монтажной петли представляет собой комплекс контрольных мероприятий, направленных на определение фактической несущей способности крепления и подтверждение его соответствия требованиям проекта, нормативной документации и технического задания. Работы начинаются с изучения проектных решений, паспортов изделий, данных о марке бетона, диаметре и классе арматуры, глубине заделки, типе монтажной петли и предполагаемой эксплуатационной нагрузке. После этого специалисты выполняют визуальный контроль: оценивают наличие трещин, сколов, коррозии, следов деформации, неплотного контакта с бетонным основанием и других дефектов.

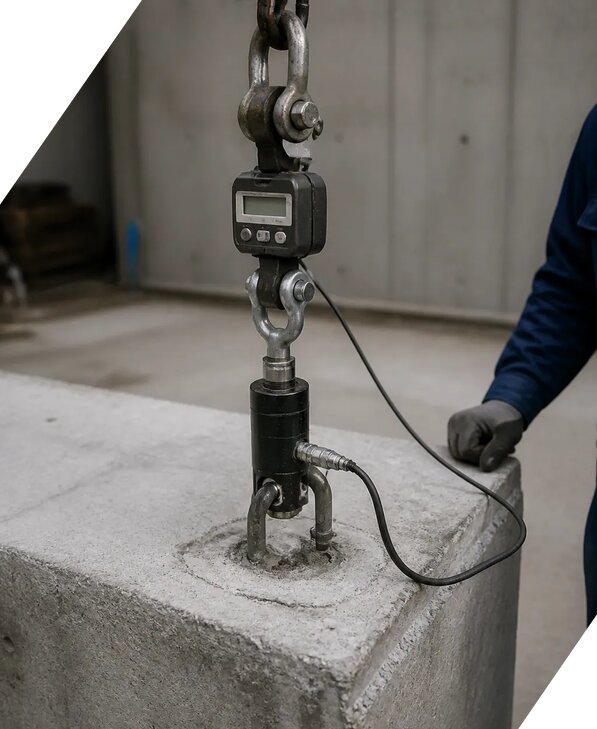

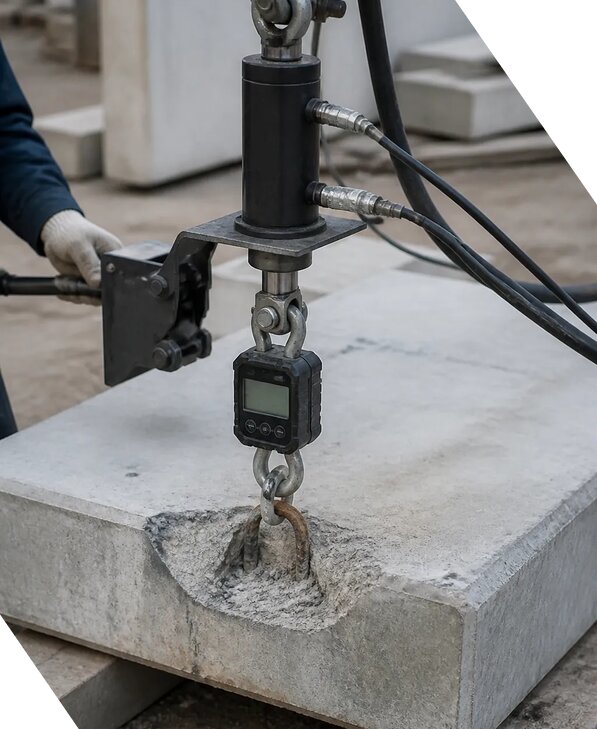

Далее подбирается методика проведения испытаний и разрабатывается схема нагружения. В зависимости от условий выполняется испытание на растяжение, испытание на сдвиг либо комбинированное воздействие. К монтажной петле устанавливается нагружающее устройство, соединенное с силовым элементом и измерительной системой. Усилие передается постепенно, без резких скачков, с фиксацией каждого этапа. Динамометр и другое измерительное оборудование проходят проверку, поскольку погрешность измерений напрямую влияет на достоверность результата.
Во время проверки контролируются предельное усилие, перемещение элемента, деформация крепежа, раскрытие трещин и состояние зоны вокруг петли. При необходимости выполняются натурные измерения и инструментальный контроль основания. Специалисты фиксируют момент появления первых признаков повреждения, срыва анкера, разрушения основания или потери устойчивости монтажной петли. По итогам оформляется протокол результатов, где указываются исходные данные, примененное испытательное оборудование, фактические результаты измерений, выявленные дефекты и вывод о соответствии требованиям. При необходимости заказчику предоставляется техническое заключение с рекомендациями по дальнейшей безопасной эксплуатации, ремонту или усилению узла.
В каких случаях требуется проверка монтажных петель?
Проверка монтажных петель необходима во всех случаях, когда от их состояния зависит безопасность подъема, перемещения, монтажа или временного удержания строительных конструкций. Наиболее часто испытание крепежа проводят перед началом монтажных работ на объекте, если петли были изготовлены давно, подвергались воздействию влаги, перепадов температур, строительной техники или химически агрессивной среды. Дополнительное обследование требуется после длительного хранения железобетонных изделий, при изменении проектной схемы подъема, увеличении массы конструкции либо использовании грузоподъемного оборудования с другими характеристиками.
Особое внимание уделяется объектам, где монтажная петля имеет видимые повреждения. К ним относятся коррозия металла, изгиб стержня, неполное раскрытие петли, трещины вокруг зоны заделки, сколы бетонного основания, пустоты, отслоения защитного слоя и следы прежнего срыва. Даже отсутствие внешних дефектов не исключает скрытого снижения прочности, поэтому в ответственных случаях требуется лабораторный контроль с применением силового стенда или переносного нагружающего устройства.
Испытание также проводят при приемке новых конструкций, выборочном контроле партии, расследовании причин повреждения, подготовке технического заключения и перед повторным использованием элементов. Методика проведения определяется с учетом назначения петли и направления нагрузки. Может применяться испытание на растяжение, испытание на сдвиг или проверка при совместном воздействии. В процессе выполняются визуальный контроль, инструментальные измерения и оценка фактической деформации крепежа.
Результаты помогают определить, допускается ли монтажная петля к эксплуатации, соответствует ли ее несущая способность расчетным значениям и имеется ли необходимый коэффициент запаса. Если выявлены разрушение основания, срыв анкера или превышение допустимых перемещений, использование узла прекращают до разработки решения по усилению или замене. Компания ЭкспертизаРоссия проводит такие работы с учетом условий конкретного объекта. Для предварительного обсуждения параметров обследования можно обратиться по телефону +7 931 105-63-33.
Как определяется несущая способность монтажной петли?
Несущая способность монтажной петли определяется не только по расчетному диаметру металла, но и по совокупности характеристик всей системы крепления. В расчет принимаются прочность самой петли, качество сварных соединений, глубина ее заделки, состояние арматуры, прочность бетона, расстояние до края конструкции, направление действия силы и особенности контакта с грузозахватным приспособлением. Поэтому достоверное значение получают путем сочетания анализа документации, визуального обследования и фактического испытания под нагрузкой.
Перед началом работ специалисты определяют расчетное и контрольное усилие, после чего выбирают нагружающее устройство необходимой мощности. Силовая нагрузка передается через приспособление, исключающее перекос и локальное повреждение металла. Динамометр регистрирует приложенное усилие, а измерительная система фиксирует перемещения и деформацию крепежа. Нагрузка повышается ступенчато, что позволяет своевременно заметить появление трещин, смещение петли, раскрытие зоны заделки или другие признаки потери работоспособности.
При испытании на растяжение оценивается способность петли воспринимать вертикальное или близкое к вертикальному усилие. Испытание на сдвиг применяется, если в реальных условиях нагрузка направлена поперек оси элемента. В отдельных случаях используется комбинированная схема нагружения, максимально приближенная к фактическому монтажному процессу. Отдельно анализируются предельное усилие, остаточная деформация после снятия нагрузки и характер разрушения. Нормативно допустимым результатом считается не только достижение заданной силы, но и отсутствие опасных повреждений, недопустимых перемещений и потери сцепления с основанием.
На итоговое решение влияют результаты измерений, марка и фактическая прочность бетона, состояние металла и установленный коэффициент запаса. При обнаружении признаков разрушения основания или срыва анкера узел признается непригодным до устранения причин. Все сведения заносятся в протокол результатов, а заказчику передается техническое заключение. Работы выполняются с применением поверенного оборудования, что позволяет учитывать погрешность измерений и обеспечить объективный лабораторный контроль.
Как оформляются результаты испытания монтажных петель?
Результаты испытания монтажных петель оформляются комплектом технических документов, подтверждающих порядок выполнения работ и фактическое состояние проверенного узла. Основным документом является протокол результатов. В нем указываются адрес и наименование объекта, дата проведения проверки, сведения о конструкции, расположение монтажной петли, ее тип, размеры, вид основания, предполагаемая нагрузка и исходные данные, предоставленные заказчиком. Если испытание выполняется на серии одинаковых элементов, отдельно фиксируются номера изделий, места установки и объем выборки.
В документе подробно описывается методика проведения: способ закрепления нагружающего устройства, направление усилия, схема нагружения, величина ступеней, продолжительность выдержки на каждой ступени и порядок снятия нагрузки. Также указывается примененное испытательное оборудование, динамометр, датчики перемещения и иные средства контроля. Для каждого прибора приводятся сведения о поверке или калибровке. Это необходимо, чтобы результаты измерений имели доказательную силу, а погрешность измерений была учтена при подготовке вывода.
В ходе работ фиксируются визуальный контроль, исходное состояние металла и бетона, наличие трещин и сколов, величина перемещений, деформация крепежа, предельное усилие и поведение конструкции после разгрузки. Если обнаружены срыв анкера, разрушение основания, отрыв защитного слоя или другие повреждения, они описываются с указанием места, характера и момента возникновения. При необходимости к документам прикладываются фотографии, схемы расположения точек, графики нагружения и таблицы инструментальных измерений.
По завершении специалисты формируют техническое заключение. В нем указывается, выдержала ли монтажная петля заданную нагрузку, соответствует ли несущая способность крепления требованиям проекта и нормативной документации, допускается ли дальнейшая эксплуатация и какой коэффициент запаса обеспечен. Если выявлены ограничения, даются рекомендации по усилению, ремонту, замене или снижению рабочей нагрузки. Такой комплект документов может использоваться при приемке работ, внутреннем контроле качества, техническом обследовании и подтверждении безопасности монтажных операций. В Сочи специалисты проводят оформление документации с учетом особенностей объекта и требований заказчика.
Как обеспечивается достоверность испытания монтажной петли?
Достоверность испытания монтажной петли обеспечивается последовательным контролем всех этапов, начиная от подготовки объекта и заканчивая анализом полученных данных. До выезда специалисты изучают техническое задание, проект, исполнительные схемы и доступные сведения о конструкции. На месте уточняются фактические размеры, положение петли, направление предполагаемой нагрузки и состояние бетонного основания. Если документация отсутствует или содержит противоречия, выполняются дополнительные натурные измерения, фотофиксация и обследование зоны заделки.
Для нагружения применяется исправное испытательное оборудование, соответствующее требуемому диапазону усилий. Динамометр, датчики и измерительные устройства должны иметь действующие документы о поверке. Перед началом нагрузки проверяется правильность установки приспособлений, соосность передачи усилия, устойчивость опор и отсутствие условий, способных привести к перекосу. Это снижает риск получения случайного результата и позволяет отделить реальную деформацию крепежа от перемещений самого стенда или вспомогательных элементов.
Нагрузка увеличивается по утвержденной методике проведения, ступенчато и под постоянным наблюдением специалистов. На каждой стадии контролируются усилие, перемещение, раскрытие трещин, состояние металла и бетона. Важную роль играет визуальный контроль, поскольку изменение звука, появление локального скола или раскрытие трещины могут свидетельствовать о начале разрушения еще до достижения расчетного значения. При испытании на растяжение и испытании на сдвиг учитываются разные механизмы передачи нагрузки, поэтому схема нагружения подбирается индивидуально.
После завершения воздействия проверяется остаточная деформация, состояние основания и надежность соединения. Результаты измерений сопоставляются с проектными значениями, нормативными критериями и установленным коэффициентом запаса. При выявлении срыва анкера, разрушения основания или превышения допустимой погрешности испытание анализируется повторно, а вывод формируется с учетом всех ограничений. Документы подписываются ответственными специалистами и включают протокол результатов, фотографии, таблицы и техническое заключение. Компания оказывает услуги в Краснодарском крае, а при необходимости специалисты согласуют объем работ и направляют коммерческое предложение Денису Львовичу. При заказе услуги под ключ скидка от 16 процентов. Мы работаем Пн-Пт 09-18 Сб-Вс вых.. Компания работает с 2013 года. С 2013 года по 2026 выполнено более 2574 заказов. Стоимость работ рассчитывается индивидуально и может начинаться от 5168 руб/м². Актуальный период выполнения работ уточняется в сентябре.
